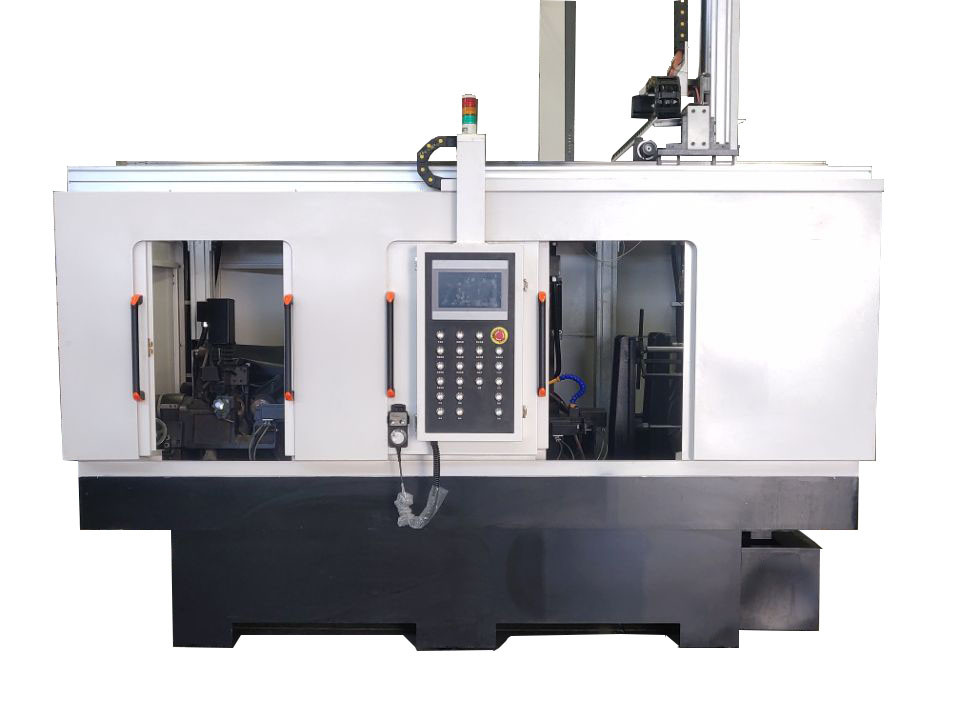

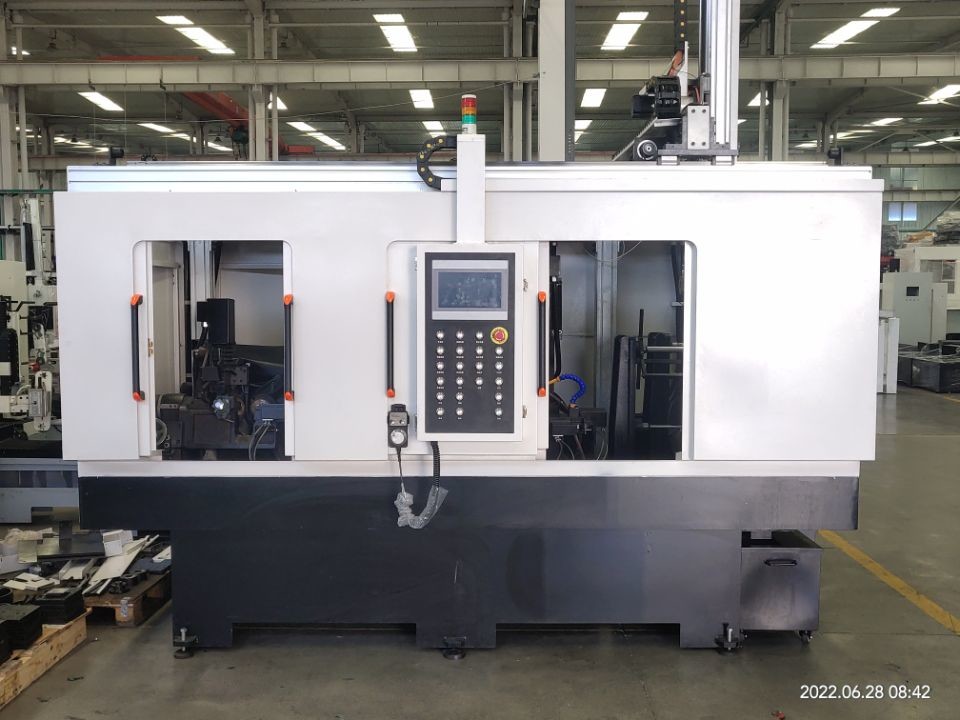

ATS260/ ATS320 آلة طحن شفرات المنشارات CNC مع محمول
وصف المنتج

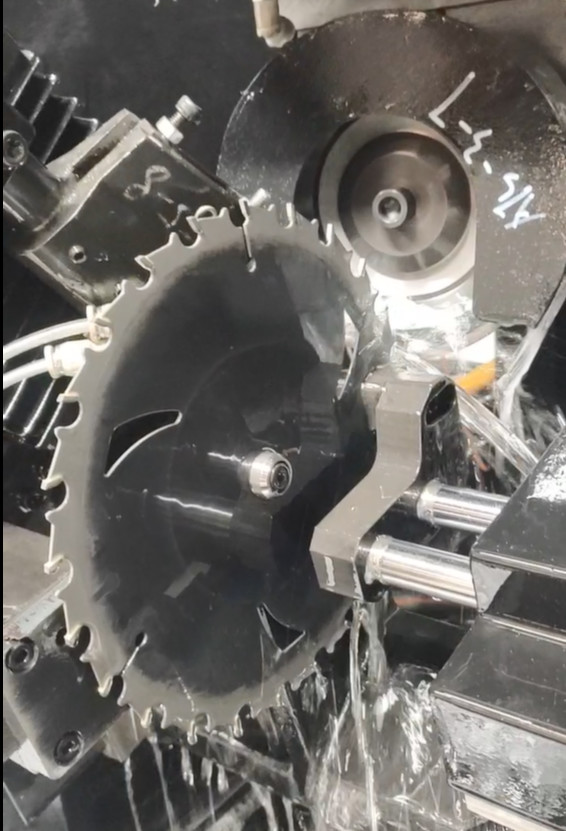

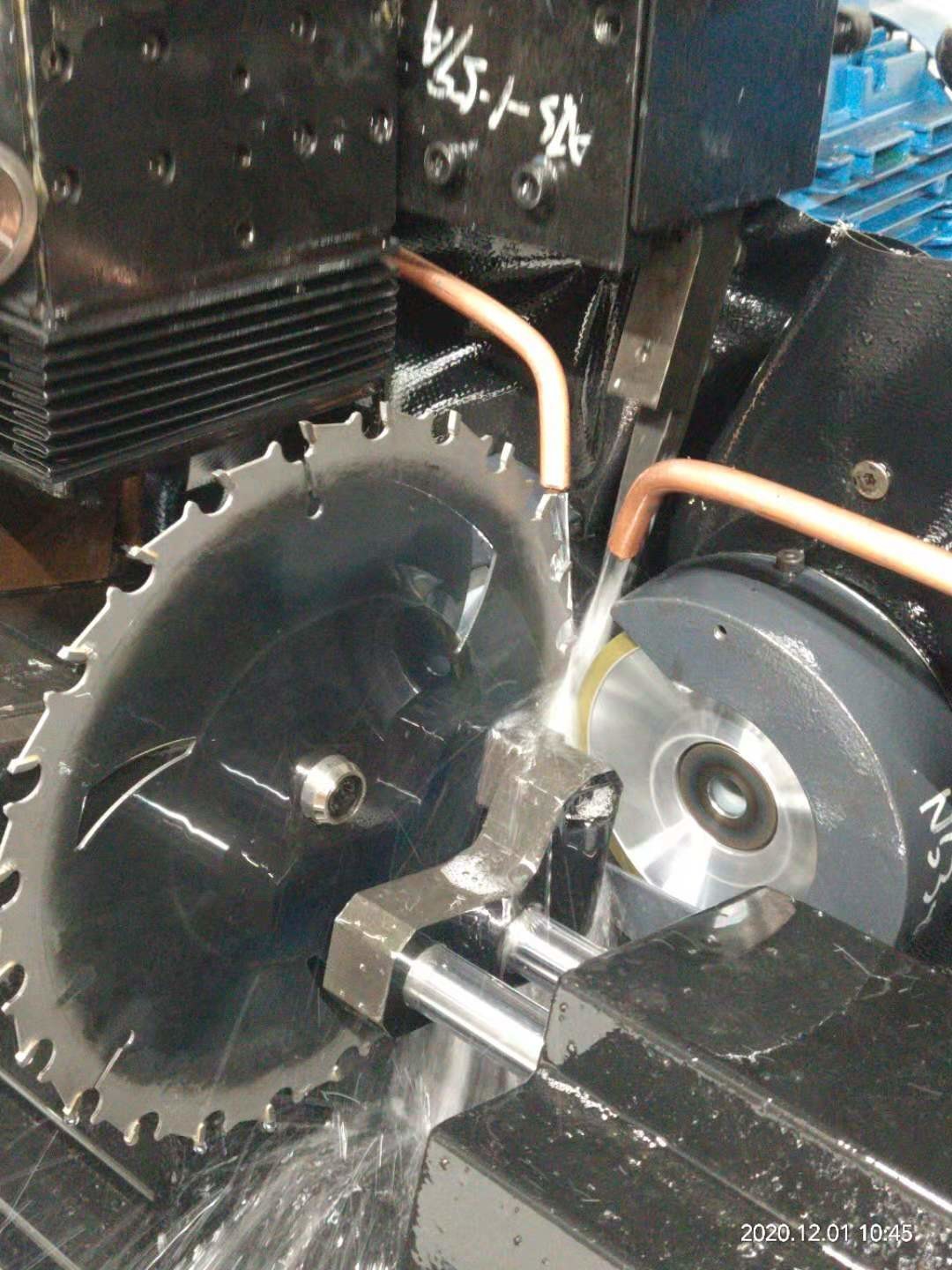

ATS260/ATS300آلية خدمة ذات 12 محور مغناطيس دائم محرك متزامن محرك، 3 محركات خدمة لتحميل المحمولات لتحديد وضع المنشارات في تحركات من أعلى لأسفل، يسارًا إلى يمين، إلى الأمام إلى الوراء، 9 محركات خدمة لتحديدشفرات المنشار الدائري CNC TCT gالقشرة ، خاصة لأطراف الكربيد ، حادة الزاوية العليا / الجانبية ؛ اختيار ووضع المنشارات ، منشارات الطحن في وضع العمل العلوي / الجانبي يتم الانتهاء منها في مجموعة دورة واحدة ، لا حاجة إلى تغيير العجلة.
•شفرة المنشار قطرها: < 300ملم
• الوظيفة: أعلى / جانبالحد
• الدقة: <0.03 ملم
• التراجع:<65 ملم
•شركة تعاون
المزايا من آلة طحن الشفرة
•أكثر دقة- دقة الطحن: <0.03 ملمسوف تندهش من الدقة العالية
•وفّر تكلفة العمل- أناالتقط والوضع من المشاريب بدلا من العمل، توفير تكلفة العمالة؛
•7*24 ساعة عمل- يتم الانتهاء من اختيار الجهاز المحمول ووضع المنشارات، ويتم طحن زاوية جانبية مزدوجة في دورة واحدة يتم ضبطها تلقائيًا.
•أعلىالكفاءة والإنتاجية العالية
•المزيد من المرونة- للدقة في أي متطلبات
•وظيفة أكثر- طحنمزدوجالجانب / الزاوية العليامن شفرة المنشار TCT
المقياس التقني
| النموذج | ATS260 | ATS300 |
| شفرة المنشار قطرها | 110~260ملم | 110~300ملم |
| شفرة المنشار سمك | 0.5~5ملم | 0.5~5ملم |
| زاوية جانبية | -5° ~ 5° | -5° ~ 5° |
| الإغاثة الجانبية | 0° ~ 5° | 0° ~ 5° |
| الزاوية العليا | 8° ~ 20° | 8° ~ 20° |
| زاوية البيل | -45°~ 45° | -45°~ 45° |
| قطر الحفر | 12~30mm ((12~50mm) | 12~30mm ((12~50mm) |
| رذاذ الأسنان | 2-65ملم | 2-65ملم |
| طول الطرف | 1-15ملم | 1-15ملم |
| قطر عجلة الوجه | Φ150~Φ32X16mm | Φ150~Φ32X16mm |
| سرعة العجلة | 3500~5500دورة في الدقيقة | 3500~5500دورة في الدقيقة |
| عجلة الجانب Dia | Φ80~Φ100ملم | Φ80~Φ100ملم |
| سرعة العجلة الجانبية | 5000 دورة في الدقيقة | 5000 دورة في الدقيقة |
| العجلة العلوية | Φ125ملم | Φ125ملم |
| سرعة العجلة العليا | 3500~5500دورة في الدقيقة | 3500~5500دورة في الدقيقة |
| كفاءة العمل | 4 ~ 10S / نصيحة | 4 ~ 10S / نصيحة |
| دقة التصنيع | <0.03 ملم | <0.03 ملم |
| القوة | 8 كيلوواط | 8 كيلوواط |
| أبعاد الجهاز | 2660L*1650W*3000H؛ | 3500*1950*3200H |
| الوزن | 3400 كجم | 3500 كجم |
| المسمار الكروي | IF ((ألمانيا) |
| عجلةGأيد | الـ HIWIN(تايوان) |
| أجزاء هوائية | SMC(اليابان) |
| محرك الخدمة | الابتكار |
| PLC | الابتكار ARM600 |
| المحرك الهارموني | الابتكار |
