وصف المنتج

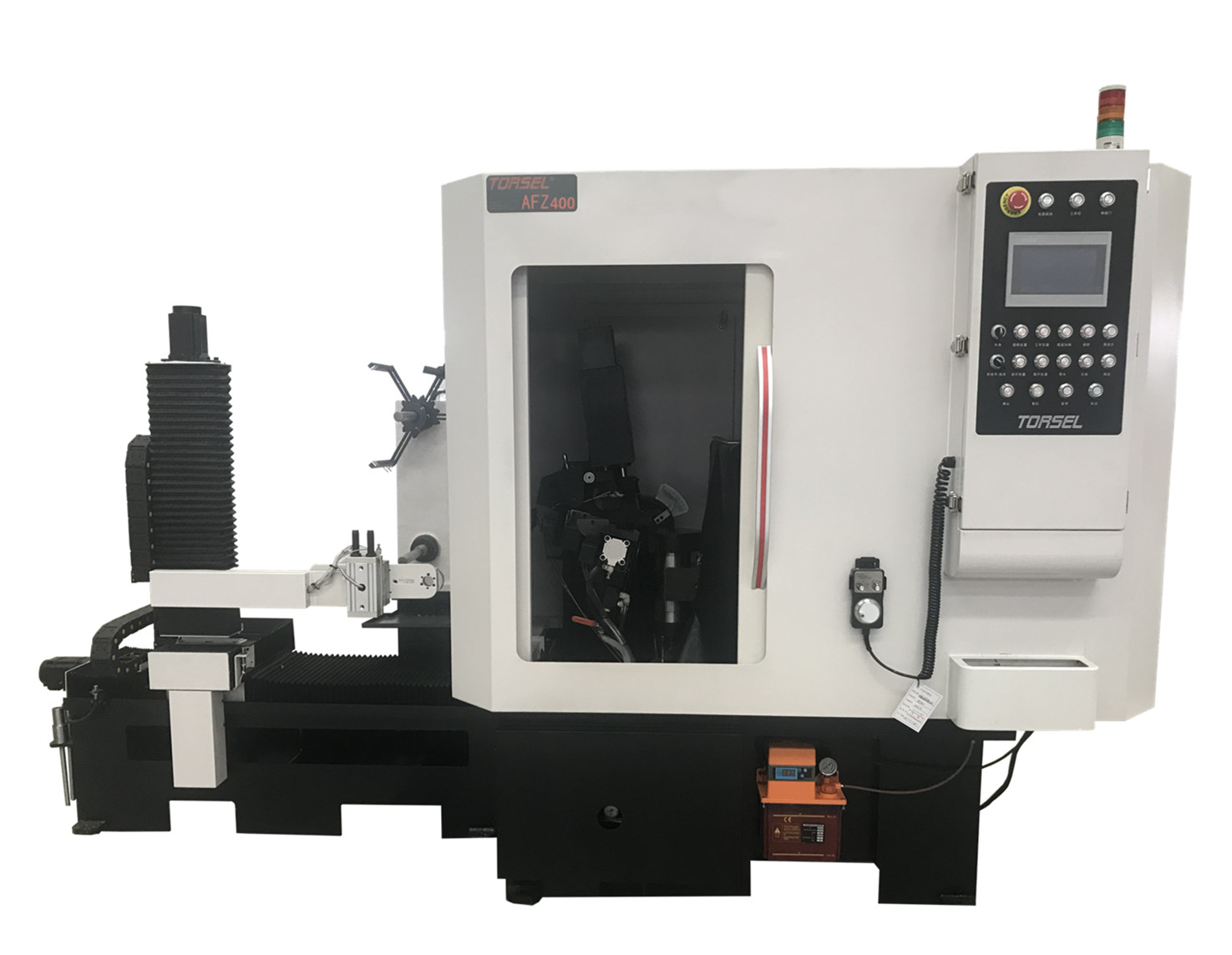

ATZ400/ATZ500 CNC الزاوية العلياآلة طحن مع محمولة ل TCT TIPS حادة الزاوية العليا مع الروبوت (دقة)
رفيع المستوىالإنتاجية والدقةآلة طحن لأدوات الكربيد.
•شفرة المنشار قطر: < 505ملم
• الوظيفة: أعلى شحذ الزاوية
• دقة: <0.02 ملم
• النموذج: ATZ 400 / ATZ 500
• التراجع:<65 ملم
•شركة تعاون
المزايا من آلة طحن الشفرة
•أكثر دقة- دقة الطحن: <0.02 ملمسوف تندهش من الدقة العالية

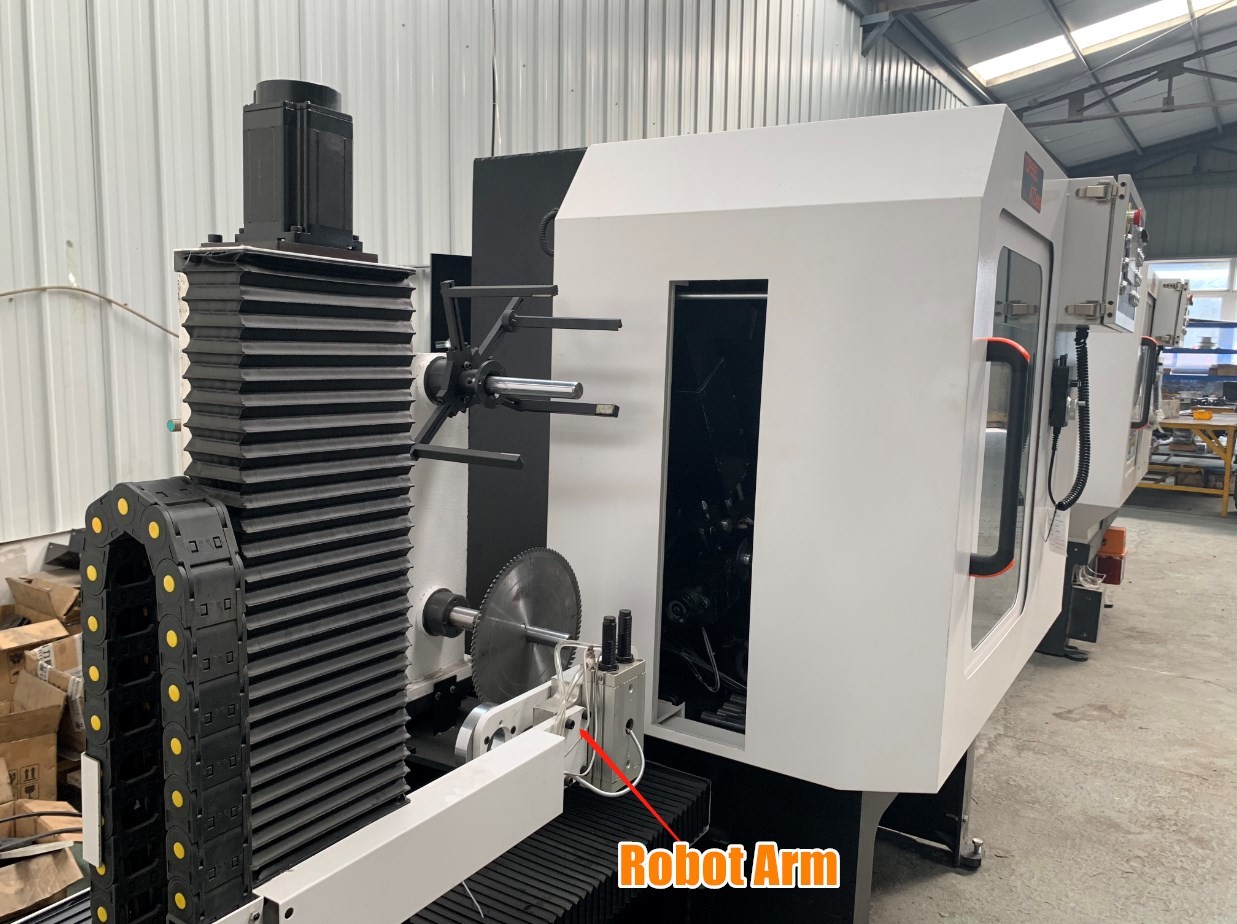

•وفّر تكلفة العمل- أناالتقط والوضع من المشاريب بدلا من العمل، توفير تكلفة العمالة؛
•7*24 ساعة عمل- يتم الانتهاء من اختيار الجهاز المحمول ووضع المنشارات، ويتم طحن زاوية جانبية مزدوجة في دورة واحدة يتم ضبطها تلقائيًا.
•أعلىالكفاءة والإنتاجية العالية-يشارك في العملية الذاتية ذات المستوى الأعلى.
•المزيد من المرونة- للدقة في أي متطلبات
•وظيفة أكثر- طحنالزاوية العليامن شفرة
تحكم CNC - الدقة العالية مرنة للتحكم في طحن الدقة الفائقة حسب المتطلبات.
الخصائص

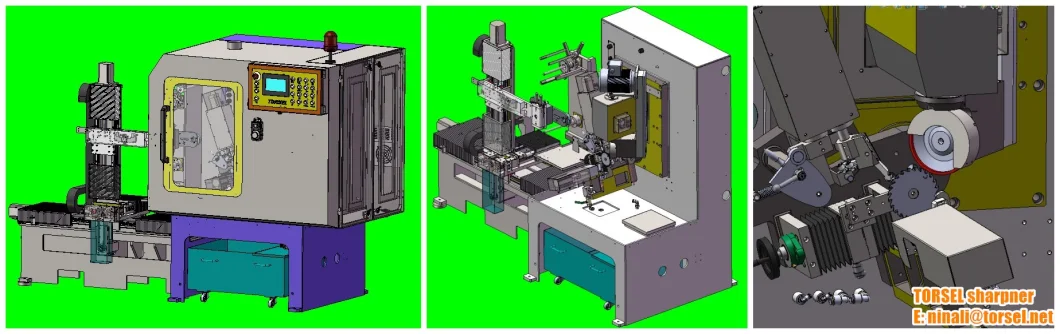

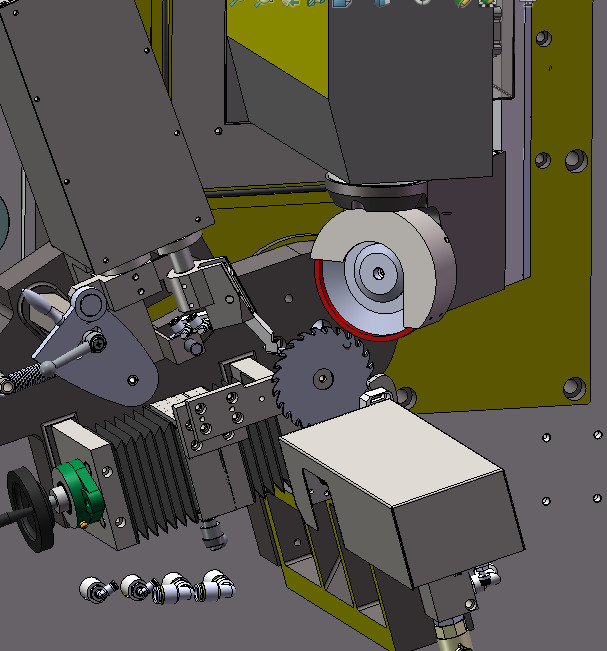

آلة طحن الرسومات ثلاثية الأبعاد
المقياس التقني
| النموذج | ATZ500 | ATZ400 |
| قطر المنشار | 120~505ملم | 120~405ملم |
| سمك الصفيحة | 0.5~10ملم | 0.5~10ملم |
| الزاوية العليا | 8°~17° | 8°~17° |
| زاوية البيل | -45°~45° | -45°~45° |
| قطر الحفر | 12~80ملم | 12~80ملم |
| الارتفاع | 2~65ملم | 2~65ملم |
| طول النقطة | 1~15ملم | 1~15ملم |
| قوة العجلة | 0.75 كيلوواط | 0.75 كيلوواط |
| قطر العجلة | 125*32*25ملم | 125*32*25ملم |
| حفرة العجلة | 32ملم | 32ملم |
| سرعة العجلة الخطية | 30m/s | 30m/s |
| سرعة الطحن | 2mm~10mm/s | 2mm~10mm/s |
| كفاءة المعالجة | 3.5~20 رأس/دقيقة | 3.5~20 رأس/دقيقة |
| دقة الطحن | <0.02 ملم | <0.02 ملم |
| محمولة تغيير المنشارات Qty | 100 | 100 |
| أوقات تغيير المنشارات | 12s | 24s |
| خزان المبرد | 70 لتر | 70 لتر |
| الجهد المدخل | 380 فولت 50 هرتز ((أو 220 فولت 60 هرتز) | 380 فولت 50 هرتز ((أو 220 فولت 60 هرتز) |
| القوة | حوالي 5.5 كيلوواط | حوالي 5.5 كيلوواط |
| البعد | 2750mm*1300mm*1865mm | 2600mm*1300mm*1865mm |
| الوزن | 2300 كجم | 2200 كجم |
| المسمار الكروي | IF ((ألمانيا) |
| عجلةGأيد | الـ HIWIN(تايوان) |
| أجزاء هوائية | SMC(اليابان) |
| محرك الخدمة | الابتكار |
| PLC | الابتكار ARM600 |
| المحرك الهارموني | الابتكار |
